Серия R

РАБОЧАЯ СРЕДА:

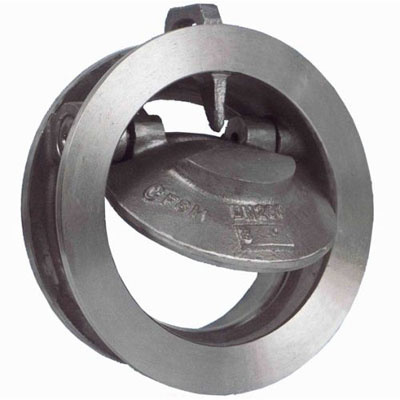

Обратный клапан серии R предназначен для работы с однонаправленным потоком жидкости, содержащим не более 5% твердых частиц во взвешенном состоянии. Открывается под давлением проходящего потока, направление которого указывает стрелка на корпусе. Закрывается под собственным весом или под давлением, создаваемым обратным потоком.

По заказу возможна поставка с фланцевым типом присоединения, комплектоваться противовесом и гидравлическим амортизатором.

СФЕРЫ ПРИМЕНЕНИЯ:

• Целлюлозно-бумажная промышленность;
• Обработка сточных вод;
• Химические заводы.

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10

ПРОТИВОВЕС И/ИЛИ АМОРТИЗАТОР:

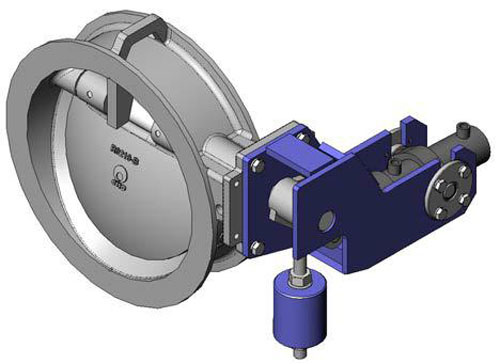

Обратные клапаны серии R по заказу могут быть укомплектованы системами противовеса и амортизатора, которые используются для управления скоростью закрытия диска, а так же для смягчения ударного воздействия.

Амортизатор состоит из гидроцилиндра и масляного бака, соединенных гидравлической трубкой. В гидравлическую трубку встроен редукционный клапан, регулирующий поступление масла из одной камеры гидроцилиндра в другую. Этот редукционный клапан обеспечивает работу следующим образом: когда задвижка открывается (шток цилиндра выдвигается), масло проходит свободно, а когда она закрывается (шток цилиндра втягивается), поток масла перекрывается. Противовес используется для противодействия трению в амортизаторе. Рычаг противовеса представляет собой нарезной стержень, по которому можно перемещать груз и фиксировать его при помощи гайки.

Проспект

Примечание:

Обязательно информируйте наш технический отдел о том, в какой трубопровод будет устанавливаться задвижка ‐ горизонтальный или вертикальный.
