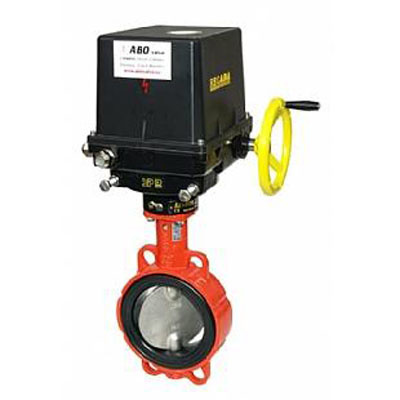

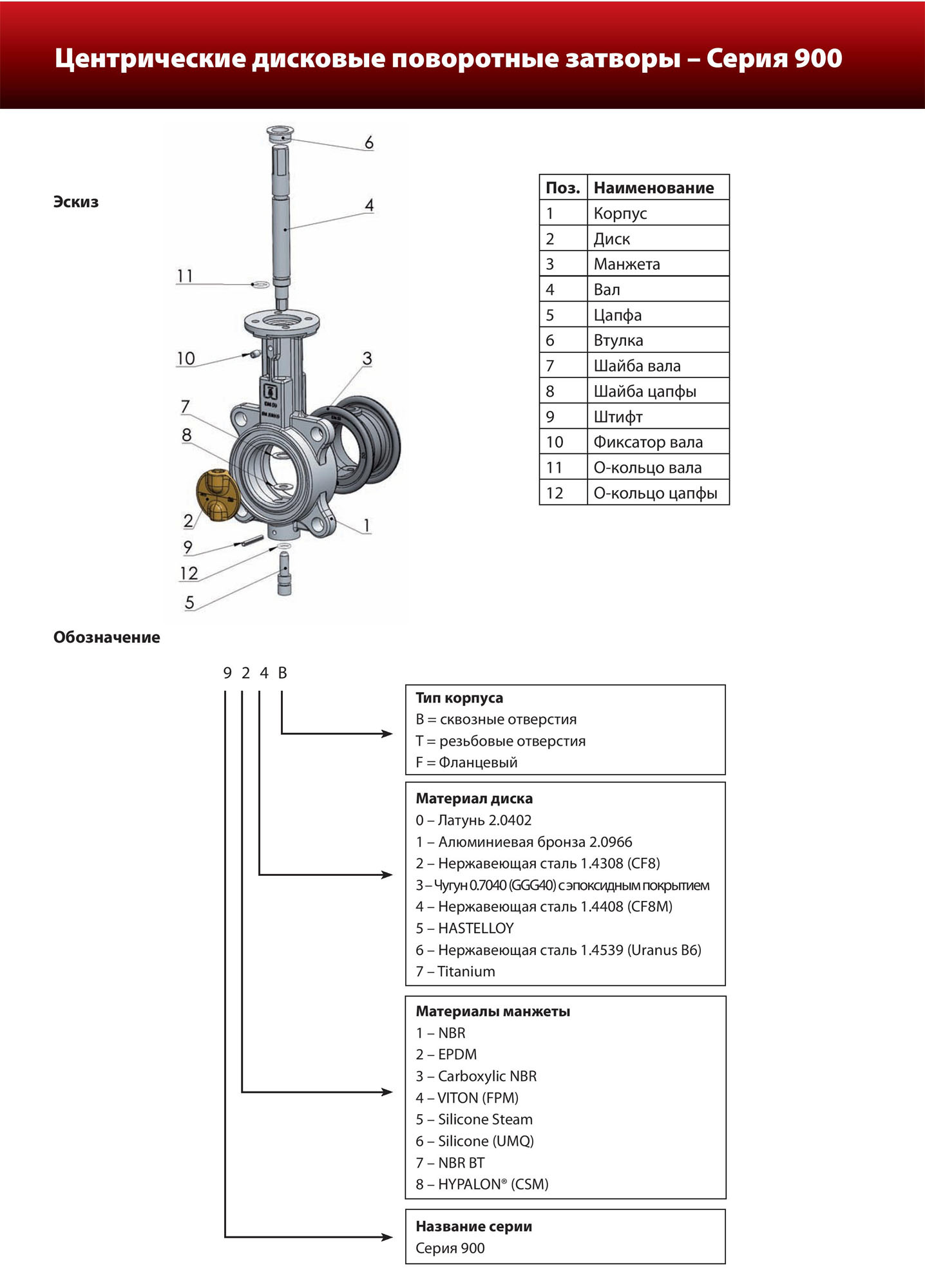

Серия 900

Центрические дисковые затворы ABO Серия 900 – концентрические затворы с мягким уплотнением, пригодные для применения во многих промышленностях – энергетика, водообработка, пищевая промышленность…

Данная серия доступна в диапазоне DN32-DN1600. Доступны следующие сертификаты : FDA Approval, API Approval, DVGW, ATEX 94/9/CE.

Конструкция корпуса:Ду 32 — Ду 1600
Строительная длина согласно:EN 558 серии 20 (DIN 3202 T3 K1); ISO 5752 серии 20; API 609 Table 1; EN 593
Установка в фланцы согласно:(CSN) EN 1092 — 1, 2; ANSI B 16.5 класс 150; BS 10 Table D & E
Форма уплотнительной площади контрфланца согласно:(CSN) EN 1092 — 1, 2; ANSI RF
Верхний фланец согласно:ЕN ISO 5211; NF E 29-402
Обозначение согласно:(CSN) EN 19
Испытание на герметичность согласно:(CSN) EN 12266; ISO 5208, категория 3; API 598 Table 5; ANSI / FC 70-2-2006 класс VI



Проспект
Инструкция по эксплуатации
Инструкция по монтажу
Правила безопасности
Разрешение
Сертификат

Если Вы не нашли необходимую продукцию в каталоге, свяжитесь с нами, возможно она есть у нас на складе...

Оформить заявку

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И МАРКИРОВКА

  • 30
    • Тип арматуры:
    • 10 - кран пробно-спусной
    • 11 - кран для труопровода
    • 12 - запорное устройство указателя уровня
    • 13 - клапан запорный
    • 14 - клапан запорный
    • 15 - клапан запорный
    • 25 - клапан регулирующий
    • 26 - клапан регулирующий
    • 16 - клапан обратный подъемный
    • 17 - клапан предохранительный
    • 19 - клапан обратный поворотный
    • 18 - регулятор давления
    • 21 - регулятор давления
    • 30 - задвижка
    • 31 - задвижка
    • 32 - затвор поворотный дисковый
    • 40 - элеватор
    • 45 - кондесатоотводчик
  • с
    • Материал корпуса:
    • С  - углердистая сталь
    • ЛС - легированная сталь
    • НЖ - коррозионная (нержавеющая) сталь
    • Ч  - серый чугун
    • КЧ - ковкий чугун
    • Б  - латунь, бронза
    • А  - алюминий
    • ТН - титановый сплав
  • 9
    • Привод:
    • 0 - дистанционое управление
    • 3 - механический с червячной передачей
    • 4 - механический с цилиндрически зубчатой передачей
    • 5 - механический с конической передачей
    • 6 - пневматический
    • 7 - гидравлический
    • 8 - электромагнитный
    • 9 - электрический
  • 41
    • номер модели, (Ру)
  • нж
    • Материал уплотняющих колец:
    • БР - латунь, бронза
    • НЖ - коррозионностойкая и нержавеющая сталь
    • Р  - резина
    • П  - пластмасы (кроме винипласта)
    • ВП - винипласт
    • ФТ - фторопласт
    • К  - кожа
