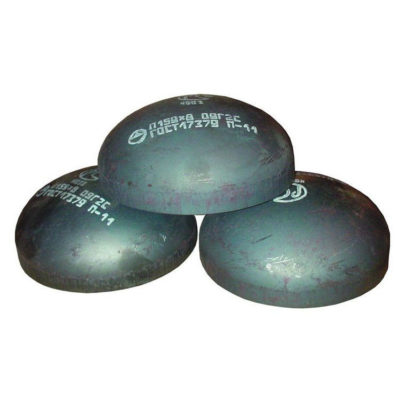

Заглушка эллиптическая

Заглушка – деталь трубопровода, предназначенная для закрывания концевых отверстий трубопровода.

В зависимости от конструкции делятся на:

  • элиптические ГОСТ 17379-2001 (сталь 20, 09Г2С, 17Г1С)
  • плоские фланцевые ГОСТ 12820-80
  • плоские ОСТ 34 10.758-97 (сталь 20, 09Г2С)



Заглушки эллиптические ГОСТ 17379-2001

Заглушки исполнения 1
DN D T K Масса, кг
15 21,3 2 25
3,2 0,04
4
20 26,9 2 25
3,2 0,07
4
25 33,7 2,3 38
3,2 0,1
4,5
32 42,4 2,6 38
3,6 0,14
5
40 48,3 2,6 38
3,6 0,17
5
50 60,3 2,9
4 0,24
5,6 0,32
65 76,1 2,9
5 0,39
7,1 0,52
80 88,9 3,2 51
5,6 0,67
8 0,91
100 114,3 3,6 64
6,3 1,2
8,8 1,6
125 139,7 4 76
6,3 1,8
10 2,8
150 168,3 4,5 89
7,1 2,9
11 4,4
200 219,1 6,3 102
8 5
12,5 7,6
250 273 6,3 152
10 9,8
300 323,9 7,1 178
10 14
350 355,6 8 191
11 18
400 406,4 8,8 203
12,5 26
450 457 10 229 29
500 508 11 254 37
600 610 12,5 305 54
700 711 305
800 813 305
900 914 305
1000 1016 305
Заглушки исполнения 2
DN D T K Масса, кг
25 32 2 15 0,1
3 0,1
32 38 2 20 0,1
3 0,1
40 45 2,5 0,1
4 0,2
50 57 3 30 0,2
5 0,3
65 76 3,5 40 0,4
6 0,5
80 89 3,5 45 0,6
8 0,9
100 108 4 50 0,7
8 1,3
114 4 0,7
8 1,3
125 133 4 55 0,9
8 2
10 2,5
150 159 4,5 65 1,5
8 2,3
11 3,2
168 4,5 1,5
8 2,3
11 3,2
200 219 8 75 4,6
10 5,1
12 6,1
250 273 7 85 4,9
12 9,2
14 11
18 14
300 325 10 100 11
12 13
18 19
20 21
350 377 10 115 16
12 19
16 26
20 32
24 38
400 426 10 125 19
12 23
16 30
18 34
22 42
26 50
500 530 10 150 25
16 40
20 50
22 55
26 65
30 75
Если Вы не нашли необходимую продукцию в каталоге, свяжитесь с нами, возможно она есть у нас на складе...

Оформить заявку

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И МАРКИРОВКА

  • 30
    • Тип арматуры:
    • 10 - кран пробно-спусной
    • 11 - кран для труопровода
    • 12 - запорное устройство указателя уровня
    • 13 - клапан запорный
    • 14 - клапан запорный
    • 15 - клапан запорный
    • 25 - клапан регулирующий
    • 26 - клапан регулирующий
    • 16 - клапан обратный подъемный
    • 17 - клапан предохранительный
    • 19 - клапан обратный поворотный
    • 18 - регулятор давления
    • 21 - регулятор давления
    • 30 - задвижка
    • 31 - задвижка
    • 32 - затвор поворотный дисковый
    • 40 - элеватор
    • 45 - кондесатоотводчик
  • с
    • Материал корпуса:
    • С  - углердистая сталь
    • ЛС - легированная сталь
    • НЖ - коррозионная (нержавеющая) сталь
    • Ч  - серый чугун
    • КЧ - ковкий чугун
    • Б  - латунь, бронза
    • А  - алюминий
    • ТН - титановый сплав
  • 9
    • Привод:
    • 0 - дистанционое управление
    • 3 - механический с червячной передачей
    • 4 - механический с цилиндрически зубчатой передачей
    • 5 - механический с конической передачей
    • 6 - пневматический
    • 7 - гидравлический
    • 8 - электромагнитный
    • 9 - электрический
  • 41
    • номер модели, (Ру)
  • нж
    • Материал уплотняющих колец:
    • БР - латунь, бронза
    • НЖ - коррозионностойкая и нержавеющая сталь
    • Р  - резина
    • П  - пластмасы (кроме винипласта)
    • ВП - винипласт
    • ФТ - фторопласт
    • К  - кожа
