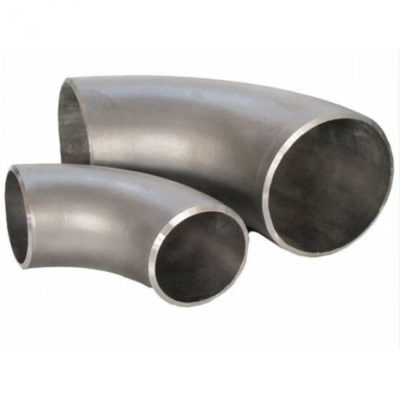

Отвод крутоизогнутый

Отвод — деталь трубопровода , предназначенный для плавного изменения направления трубопровода при монтаже.

В зависимости от конструкции делятся на:

  • крутоизогнутые :
    • ГОСТ 17375-2001 (сталь 20, 09Г2С)
    • ГОСТ 30753-2001 (сталь 20, 09Г2С)
    • ТУ 1468-120-1411419-93 (сталь 12Х18Н10Т)
    • ТУ 1469-014-01395041-03 (сталь 20, 09Г2С, 17Г1С, 10Г2ФБЮ)
    • ОСТ 34 10.418-90 (сталь 08Х18Н10Т, 12Х18Н10Т)
    • ОСТ 34 10.699-97 (сталь 20, 09Г2С)
  • крутоизогнутые сварные :
    • ОСТ 34 10.752-97 (сталь 20, 09Г2С, 17Г1С)
    • ОСТ 36-21-77 (сталь 20, 09Г2С, 17Г1С)
    • ОСТ 34 10.419-90 (сталь 08Х18Н10Т, 12Х18Н10Т)
    • ТУ 51-29-81 (сталь 20, 09Г2С, 17Г1С)
    • ТУ 102-488-95 (сталь 20, 09Г2С, 10Г2ФБЮ)
  • гнутые :
    • ГОСТ 22793-83 (сталь 20, 09Г2С)
    • ГОСТ 24950-81 (сталь 20, 09Г2С, 17Г1С)
    • ТУ 51-515-91 (сталь 20, 09Г2С, 17Г1С)
    • ТУ 102-488-95 (сталь 20, 09Г2С, 17Г1С, 10Г2ФБЮ)
    • ТУ 1469-01401395041-03 (сталь 20, 09Г2С, 17Г1С, 10Г2ФБЮ)
    • ОСТ 34 42.661-84 (сталь 20, 09Г2С)
    • ОСТ 34 10.420-90 (сталь 08Х18Н10Т, 12Х18Н10Т)



Отвод крутоизогнутый ГОСТ 17375-2001
Dy, мм D, мм Т, мм F=R, мм Масса, кг
50 57 3,0 75 0,5
3,5 75 0,6
4,0 75 0,7
4,5 75 0,7
5,0 75 0,8
5,5 75 0,9
6,0 75 1,0
65 76 3,0 100 0,8
3,5 100 1,0
4,0 100 1,1
4,5 100 1,3
5,0 100 1,4
5,5 100 1,6
6,0 100 1,7
80 89 3,0 120 1,2
3,5 120 1,4
4,0 120 1,5
4,5 120 1,7
5,0 120 1,9
5,5 120 2,1
6,0 120 2,3
7,0 120 2,7
8,0 120 3,0
100 108 3,5 150 2,2
4,0 150 2,5
4,5 150
5,0 150 3,1
6,0 150 3,6
7,0 150 4,1
8,0 150 4,7
100 114 3,5 150 2,2
4,0 150 2,6
4,5 150 2,9
5,0 150 3,3
6,0 150 3,8
7,0 150 4,4
8,0 150 5,0
125 133 3,5 190 3,3
4,0 190 3,8
4,5 190 4,3
5,0 190 4,8
6,0 190 5,7
7,0 190 6,5
8,0 190 7,4
150 159 4,0 225 5,4
4,5 225 6,1
5,0 225 6,7
6,0 225 8,1
7,0 225 9,4
8,0 225 11,0
9,0 225 12,0
200 219 5,0 300 13,0
6,0 300 15,0
7,0 300 17,0
8,0 300 20,0
9,0 300 22,0
10,0 300 25,0
11,0 300 27,0
12,0 300 29,0
250 273 6,0 375 23,0
7,0 375 27,0
8,0 375 31,0
9,0 375 35,0
10,0 375 39,0
11,0 375 43,0
12,0 375 46,0
300 325 7,0 450 39,0
8,0 450 45,0
9,0 450 50.0
10,0 450 56,0
11,0 450 61.0
12,0 450 66,0
13,0 450 72.0
14,0 450 77.0
350 377 9,0 525 68.0
10,0 525 75,0
11,0 525 83,0
12,0 525 90,0
13,0 525 97,0
14,0 525 104,0
400 426 8,0 600 78,0
9,0 600 87,0
10,0 600 97,0
11,0 600 107,0
12,0 600 117,0
13,0 600 126,0
14,0 600 135,0
Если Вы не нашли необходимую продукцию в каталоге, свяжитесь с нами, возможно она есть у нас на складе...

Оформить заявку

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И МАРКИРОВКА

  • 30
    • Тип арматуры:
    • 10 - кран пробно-спусной
    • 11 - кран для труопровода
    • 12 - запорное устройство указателя уровня
    • 13 - клапан запорный
    • 14 - клапан запорный
    • 15 - клапан запорный
    • 25 - клапан регулирующий
    • 26 - клапан регулирующий
    • 16 - клапан обратный подъемный
    • 17 - клапан предохранительный
    • 19 - клапан обратный поворотный
    • 18 - регулятор давления
    • 21 - регулятор давления
    • 30 - задвижка
    • 31 - задвижка
    • 32 - затвор поворотный дисковый
    • 40 - элеватор
    • 45 - кондесатоотводчик
  • с
    • Материал корпуса:
    • С  - углердистая сталь
    • ЛС - легированная сталь
    • НЖ - коррозионная (нержавеющая) сталь
    • Ч  - серый чугун
    • КЧ - ковкий чугун
    • Б  - латунь, бронза
    • А  - алюминий
    • ТН - титановый сплав
  • 9
    • Привод:
    • 0 - дистанционое управление
    • 3 - механический с червячной передачей
    • 4 - механический с цилиндрически зубчатой передачей
    • 5 - механический с конической передачей
    • 6 - пневматический
    • 7 - гидравлический
    • 8 - электромагнитный
    • 9 - электрический
  • 41
    • номер модели, (Ру)
  • нж
    • Материал уплотняющих колец:
    • БР - латунь, бронза
    • НЖ - коррозионностойкая и нержавеющая сталь
    • Р  - резина
    • П  - пластмасы (кроме винипласта)
    • ВП - винипласт
    • ФТ - фторопласт
    • К  - кожа
