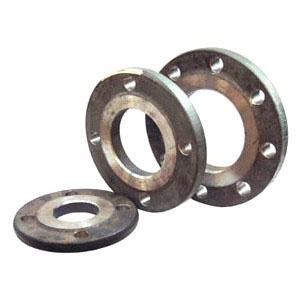

Фланец

Фланец – кольцо с равномерно расположенными отверстиями для болтов и шпилек, служащие для герметичного соединения труб и трубопроводной арматуры.

В зависимости от конструкции делятся на:

  • плоские ГОСТ 12820-80 (сталь 3сп, 20, 09Г2С, 08Х18Н10Т, 12Х18Н9Т)
  • воротниковые ГОСТ 12821-80 (сталь 3сп, 20, 09Г2С, сталь 08Х18Н10Т, 12Х18Н9Т)
  • свободные на приварном кольце ГОСТ 12822-80

Исполнение 1. Фланец с соединительным выступом

Исполнение 2. Фланец с выступом

Исполнение 3. Фланец с впадиной

Исполнение 4. Фланец с шипом

Исполнение 5. Фланец с пазом

Исполнение 6. Фланец под линзовую прокладку

Исполнение 7. Фланец под прокладку овального сечения

Исполнение 8. Фланец с шипом

Исполнение 9. Фланец с пазом



Если Вы не нашли необходимую продукцию в каталоге, свяжитесь с нами, возможно она есть у нас на складе...

Оформить заявку

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И МАРКИРОВКА

  • 30
    • Тип арматуры:
    • 10 - кран пробно-спусной
    • 11 - кран для труопровода
    • 12 - запорное устройство указателя уровня
    • 13 - клапан запорный
    • 14 - клапан запорный
    • 15 - клапан запорный
    • 25 - клапан регулирующий
    • 26 - клапан регулирующий
    • 16 - клапан обратный подъемный
    • 17 - клапан предохранительный
    • 19 - клапан обратный поворотный
    • 18 - регулятор давления
    • 21 - регулятор давления
    • 30 - задвижка
    • 31 - задвижка
    • 32 - затвор поворотный дисковый
    • 40 - элеватор
    • 45 - кондесатоотводчик
  • с
    • Материал корпуса:
    • С  - углердистая сталь
    • ЛС - легированная сталь
    • НЖ - коррозионная (нержавеющая) сталь
    • Ч  - серый чугун
    • КЧ - ковкий чугун
    • Б  - латунь, бронза
    • А  - алюминий
    • ТН - титановый сплав
  • 9
    • Привод:
    • 0 - дистанционое управление
    • 3 - механический с червячной передачей
    • 4 - механический с цилиндрически зубчатой передачей
    • 5 - механический с конической передачей
    • 6 - пневматический
    • 7 - гидравлический
    • 8 - электромагнитный
    • 9 - электрический
  • 41
    • номер модели, (Ру)
  • нж
    • Материал уплотняющих колец:
    • БР - латунь, бронза
    • НЖ - коррозионностойкая и нержавеющая сталь
    • Р  - резина
    • П  - пластмасы (кроме винипласта)
    • ВП - винипласт
    • ФТ - фторопласт
    • К  - кожа
