11с67п

Кран — это запорное устройство, в котором подвижная деталь затвора имеет форму тела вращения с проходом для потока рабочей среды, и для его перекрытия вращается вокруг своей оси, перпендикулярной оси трубопровода. Любой кран имеет две основные детали — неподвижную (корпус) и вращающуюся (пробку).

По наличию или отсутствию сужения прохода крапы бывают полнопроходные и суженные.

Запорные краны в основным используются на магистральных трубопроводах, транспортирующих природный газ и нефть, а также в системах городского и коммунального хозяйства.

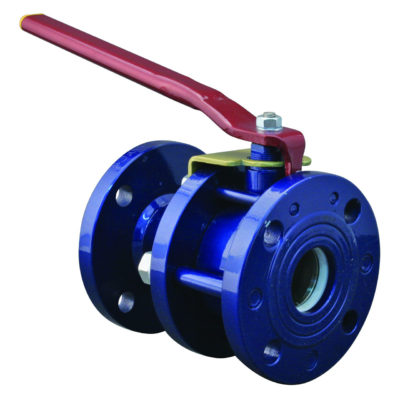

Кран шаровой полнопроходной фланцевый



Ру-16
Ду, мм 15 20 25 32 40 50
Строит. длина L, мм 108 117 127 140 165 180
Диаметр, Днар., мм 95 105 115 135 145 180
Масса, кг 2,1 2,8 4 5,5 7,5 10
Рабочая среда жидкие и газеюбразные нефтепродукты
Температ. среды, °С от -30 до +200
Ду, мм 80 100 150 200 250 с ред.
Строит. длина L, мм 210 230 280 330 450
Диаметр, Днар., мм 230 240 330 368 405
Масса, кг 15 23 47 78 140
Рабочая среда жидкие и газеюбразные нефтепродукты
Температ. среды, °С от -30 до +200
Ру-25
Ду, мм 15 20 25 32 40 50 80 100 150
Строит. длина L, мм 130 150 160 180 200 250 280 300 350
Диаметр, Днар., мм 95 105 1 15 135 145 160 195 230 300
Масса, кг 2,5 3,1 4 6,1 8,5 12 17 27 50
Рабочая среда жидкие и газообразные нефтепгюдукты
Температ. среды, °С от -30 до +200
Ру-40
Ду, мм 15 20 25 32
Строит. длина L, мм 130 150 160 180
Диаметр, Днар., мм 95 105 115 135
Масса, кг 3,7 4,3 5,5 8
Рабочая среда жидкие и газообразные нефтепродукты
Температ. среды, °С от -30 до +200
Ду, мм 40 50 80 100
Строит. длина L, мм 200 216 283 305
Диаметр, Днар., мм 145 160 195 230
Масса, кг 9,4 13,5 23,1 36,7
Рабочая среда жидкие и газообразные нефтепродукты
Температ. среды, °С от -30 до +200



Кран шаровой полнопроходной под приварку

Ру-16
Ду, мм 15 20 25 32 40 50
Строит, длина L, мм 130 150 160 180 200 230
Дпатрубка нар., мм 21 26 33 42 50 60
Масса, кг 2 2,2 3 4,6 6,3 8,5
Рабочая среда жидкие и газообразные нефтепродукты
Температ. среды, °С от -30 до +200
Ду, мм 80 100 150 200 250 с ред.
Строит, длина L, мм 310 350 480 600 730
Дпатрубка нар., мм 89 114 168 219 273
Масса, кг 13,4 19 44 76 140
Рабочая среда жидкие и газообразные нефтепродукты
Температ. среды, °С от -30 до +200
Ру-25
Ду, мм 15 20 25 32 40 50 80 100 150
Строит. длина L, мм 130 150 160 180 200 230 310 350 480
Диаметр, Днар., мм 21 26 33 42 50 60 89 114 168
Масса, кг 2 2,2 3 4,8 6,3 8,5 13,4 21 40
Рабочая среда жидкие и газообразные нефтепродукты
Температ. среды, °С от -30 до +200
Ру-40
Ду, мм 15 20 25 32 40 50 80 100
Строит. длина L, мм 130 150 160 180 200 230 310 350
Дпатрубка нар., мм 23 26 36 42 50 63 89 1 14
Масса, кг 2 2,2 3 4,6 6,3 8,5 13,4 19
Рабочая среда жидкие и газообразные нефтепродукты
Температ. среды, °С от -30 до +200

ТАКЖЕ ВЫ МОЖЕТЕ ЗАКАЗАТЬ:

краны шаровые 10с7п, 11с64п, 11с67п, 11с69п, 11с79п, 11с7бк, 11с20бк, 11с20бк1, 11с45п, 11с745п, 116745п, 11с45п3, 11с320бк1, 11с321бк, 11с722бк, 11с723бк, 11лс745п, 116745п, 11с41п , FAF 1200, FAF 1220, FAF 1250, FAF 1400, FAF 1270, FAF 1500, КШ ЯГТ, LD

Если Вы не нашли необходимую продукцию в каталоге, свяжитесь с нами, возможно она есть у нас на складе...

Оформить заявку

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И МАРКИРОВКА

  • 30
    • Тип арматуры:
    • 10 - кран пробно-спусной
    • 11 - кран для труопровода
    • 12 - запорное устройство указателя уровня
    • 13 - клапан запорный
    • 14 - клапан запорный
    • 15 - клапан запорный
    • 25 - клапан регулирующий
    • 26 - клапан регулирующий
    • 16 - клапан обратный подъемный
    • 17 - клапан предохранительный
    • 19 - клапан обратный поворотный
    • 18 - регулятор давления
    • 21 - регулятор давления
    • 30 - задвижка
    • 31 - задвижка
    • 32 - затвор поворотный дисковый
    • 40 - элеватор
    • 45 - кондесатоотводчик
  • с
    • Материал корпуса:
    • С  - углердистая сталь
    • ЛС - легированная сталь
    • НЖ - коррозионная (нержавеющая) сталь
    • Ч  - серый чугун
    • КЧ - ковкий чугун
    • Б  - латунь, бронза
    • А  - алюминий
    • ТН - титановый сплав
  • 9
    • Привод:
    • 0 - дистанционое управление
    • 3 - механический с червячной передачей
    • 4 - механический с цилиндрически зубчатой передачей
    • 5 - механический с конической передачей
    • 6 - пневматический
    • 7 - гидравлический
    • 8 - электромагнитный
    • 9 - электрический
  • 41
    • номер модели, (Ру)
  • нж
    • Материал уплотняющих колец:
    • БР - латунь, бронза
    • НЖ - коррозионностойкая и нержавеющая сталь
    • Р  - резина
    • П  - пластмасы (кроме винипласта)
    • ВП - винипласт
    • ФТ - фторопласт
    • К  - кожа
