11с41п

Кран — это запорное устройство, в котором подвижная деталь затвора имеет форму тела вращения с проходом для потока рабочей среды, и для его перекрытия вращается вокруг своей оси, перпендикулярной оси трубопровода. Любой кран имеет две основные детали — неподвижную (корпус) и вращающуюся (пробку).

По наличию или отсутствию сужения прохода крапы бывают полнопроходные и суженные.

Запорные краны в основным используются на магистральных трубопроводах, транспортирующих природный газ и нефть, а также в системах городского и коммунального хозяйства.

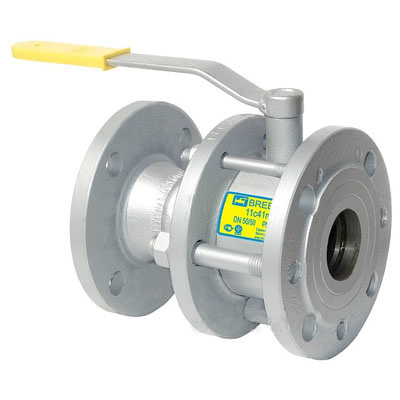

Кран шаровый (с шаром из нержавеющей стали), фланцевый, класс герметичности «А» (Ру-25)

Ду, мм 50 65/50 80 100/80 125/100 150/100 200/150 с ред.
Строит, длина L, мм 180 200 210 230 255 280 460
Высота Н, мм 180 200 230 240 300 330 415
Масса, кг 11,0 13,5 19,0 21,0 44,0 46,0 98,0
Рабочая среда вода, пар, нефтепродукты, газ
Температ. среды, °С от -30 до +160

ТАКЖЕ ВЫ МОЖЕТЕ ЗАКАЗАТЬ:

краны шаровые 10с7п, 11с64п, 11с67п, 11с69п, 11с79п, 11с7бк, 11с20бк, 11с20бк1, 11с45п, 11с745п, 116745п, 11с45п3, 11с320бк1, 11с321бк, 11с722бк, 11с723бк, 11лс745п, 116745п, 11с41п , FAF 1200, FAF 1220, FAF 1250, FAF 1400, FAF 1270, FAF 1500, КШ ЯГТ, LD

Если Вы не нашли необходимую продукцию в каталоге, свяжитесь с нами, возможно она есть у нас на складе...

Оформить заявку

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И МАРКИРОВКА

  • 30
    • Тип арматуры:
    • 10 - кран пробно-спусной
    • 11 - кран для труопровода
    • 12 - запорное устройство указателя уровня
    • 13 - клапан запорный
    • 14 - клапан запорный
    • 15 - клапан запорный
    • 25 - клапан регулирующий
    • 26 - клапан регулирующий
    • 16 - клапан обратный подъемный
    • 17 - клапан предохранительный
    • 19 - клапан обратный поворотный
    • 18 - регулятор давления
    • 21 - регулятор давления
    • 30 - задвижка
    • 31 - задвижка
    • 32 - затвор поворотный дисковый
    • 40 - элеватор
    • 45 - кондесатоотводчик
  • с
    • Материал корпуса:
    • С  - углердистая сталь
    • ЛС - легированная сталь
    • НЖ - коррозионная (нержавеющая) сталь
    • Ч  - серый чугун
    • КЧ - ковкий чугун
    • Б  - латунь, бронза
    • А  - алюминий
    • ТН - титановый сплав
  • 9
    • Привод:
    • 0 - дистанционое управление
    • 3 - механический с червячной передачей
    • 4 - механический с цилиндрически зубчатой передачей
    • 5 - механический с конической передачей
    • 6 - пневматический
    • 7 - гидравлический
    • 8 - электромагнитный
    • 9 - электрический
  • 41
    • номер модели, (Ру)
  • нж
    • Материал уплотняющих колец:
    • БР - латунь, бронза
    • НЖ - коррозионностойкая и нержавеющая сталь
    • Р  - резина
    • П  - пластмасы (кроме винипласта)
    • ВП - винипласт
    • ФТ - фторопласт
    • К  - кожа
