КШЦП

Кран — это запорное устройство, в котором подвижная деталь затвора имеет форму тела вращения с проходом для потока рабочей среды, и для его перекрытия вращается вокруг своей оси, перпендикулярной оси трубопровода. Любой кран имеет две основные детали — неподвижную (корпус) и вращающуюся (пробку).

По наличию или отсутствию сужения прохода крапы бывают полнопроходные и суженные.

Запорные краны в основным используются на магистральных трубопроводах, транспортирующих природный газ и нефть, а также в системах городского и коммунального хозяйства.

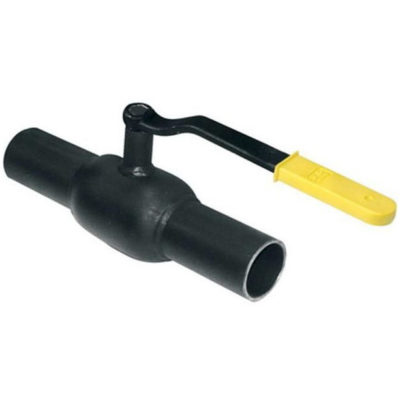

КШЦП — кран шаровой цельносварной под приварку

  1. Класс герметичности по ГОСТ 9544-93 : А
  2. Рабочая среда : Нефть, нефтепродукты, природный газ, вода, пар, воздух, спиртосодержащие продукты, агрессивные среды
  3. Температура рабочей среды t,°С : от -60°С до +200°С
  4. Присоединение к трубопроводу : приварное
Ру 1,6 МПа | Ру 2,5 МПа | Ру 4,0 МПа
Ду, мм L H H1 Масса, кг
15 120 80 22 0,8
20 120 83 24 1
25 120 83 24 1
32 140 134 38 1,9
40 155 134 38 2
50 170 144 44 2,5
65/50 250 144 44 3,3
65 250 159 66 5,2
80/70 200 149 54 3,7
80 265 184 77 8,8
100/70 215 159 66 6,2
100 285 197 90 11,54
125/100 300 197 90 11,3
150/100 265 197 90 12
150 380 259 125 27,3
200/150 430 259 125 30

ТАКЖЕ ВЫ МОЖЕТЕ ЗАКАЗАТЬ:

краны шаровые 10с7п, 11с64п, 11с67п, 11с69п, 11с79п, 11с7бк, 11с20бк, 11с20бк1, 11с45п, 11с745п, 116745п, 11с45п3, 11с320бк1, 11с321бк, 11с722бк, 11с723бк, 11лс745п, 116745п, 11с41п , FAF 1200, FAF 1220, FAF 1250, FAF 1400, FAF 1270, FAF 1500, КШ ЯГТ, LD

Если Вы не нашли необходимую продукцию в каталоге, свяжитесь с нами, возможно она есть у нас на складе...

Оформить заявку

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И МАРКИРОВКА

  • 30
    • Тип арматуры:
    • 10 - кран пробно-спусной
    • 11 - кран для труопровода
    • 12 - запорное устройство указателя уровня
    • 13 - клапан запорный
    • 14 - клапан запорный
    • 15 - клапан запорный
    • 25 - клапан регулирующий
    • 26 - клапан регулирующий
    • 16 - клапан обратный подъемный
    • 17 - клапан предохранительный
    • 19 - клапан обратный поворотный
    • 18 - регулятор давления
    • 21 - регулятор давления
    • 30 - задвижка
    • 31 - задвижка
    • 32 - затвор поворотный дисковый
    • 40 - элеватор
    • 45 - кондесатоотводчик
  • с
    • Материал корпуса:
    • С  - углердистая сталь
    • ЛС - легированная сталь
    • НЖ - коррозионная (нержавеющая) сталь
    • Ч  - серый чугун
    • КЧ - ковкий чугун
    • Б  - латунь, бронза
    • А  - алюминий
    • ТН - титановый сплав
  • 9
    • Привод:
    • 0 - дистанционое управление
    • 3 - механический с червячной передачей
    • 4 - механический с цилиндрически зубчатой передачей
    • 5 - механический с конической передачей
    • 6 - пневматический
    • 7 - гидравлический
    • 8 - электромагнитный
    • 9 - электрический
  • 41
    • номер модели, (Ру)
  • нж
    • Материал уплотняющих колец:
    • БР - латунь, бронза
    • НЖ - коррозионностойкая и нержавеющая сталь
    • Р  - резина
    • П  - пластмасы (кроме винипласта)
    • ВП - винипласт
    • ФТ - фторопласт
    • К  - кожа
