Серия MP

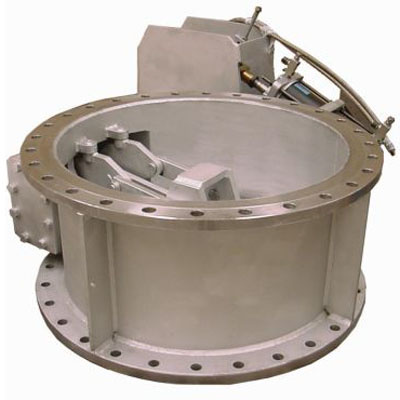

Однонаправленная фланцевая герметичная заслонка с тройным рычагом серии MP. Предназначена для работы с газообразными средами без примесей, такими как воздух, кислород, азот, а также со средами, содержащими твердые взвешенные частицы.

ОБЛАСТИ ПРИМЕНЕНИЯ:

  • Цементные заводы
  • Сталелитейные предприятия
  • Теплоэлектростанции
  • Химические предприятия
  • Предприятия энергетического сектора

Конструктивное исполнение корпуса не допускает деформации задвижки. В зависимости от заявленной рабочей температуры корпус может быть изготовлен из углеродистой стали S275JR или из специальных сплавов, таких как сталь HII или 16MO3, нержавеющая сталь (AISI304, AISI316, AISI310) и т.д.

МАТЕРИАЛ КОРПУСАHII16МОЗAISI 304AISI 316AISI 310
ТЕМПЕРАТУР. РЕЖИМ250-400 C400-500 C500-600 C650-800 C800-1000 C

ДОСЬЕ КАЧЕСТВА: Герметичность в зоне седлового уплотнения измеряется приборами.

УПРАВЛЕНИЕ: предусмотрены различные типы приводов с преимуществом их полной взаимозаменяемости без использования каких-либо специальных монтажных приспособлений. Если такие приспособления все же потребуются, CMO обеспечит их поставку.

Разработаны различные системы удлинения штока, обеспечивающих управление задвижками на расстоянии и отвечающих всем требованиям клиентов.

Многообразие аксессуаров позволяет адаптировать задвижку к специфичным условиям работы:

  • Механические стопоры
  • Блокировочные устройства
  • Ручные аварийные приводы
  • Электромагнитные клапаны
  • Позиционеры
  • Концевые выключатели
  • Детекторы приближения

Предварительно рекомендуется получить консультацию наших технических специалистов.

Проспект

Если Вы не нашли необходимую продукцию в каталоге, свяжитесь с нами, возможно она есть у нас на складе...

Оформить заявку

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И МАРКИРОВКА

  • 30
    • Тип арматуры:
    • 10 - кран пробно-спусной
    • 11 - кран для труопровода
    • 12 - запорное устройство указателя уровня
    • 13 - клапан запорный
    • 14 - клапан запорный
    • 15 - клапан запорный
    • 25 - клапан регулирующий
    • 26 - клапан регулирующий
    • 16 - клапан обратный подъемный
    • 17 - клапан предохранительный
    • 19 - клапан обратный поворотный
    • 18 - регулятор давления
    • 21 - регулятор давления
    • 30 - задвижка
    • 31 - задвижка
    • 32 - затвор поворотный дисковый
    • 40 - элеватор
    • 45 - кондесатоотводчик
  • с
    • Материал корпуса:
    • С  - углердистая сталь
    • ЛС - легированная сталь
    • НЖ - коррозионная (нержавеющая) сталь
    • Ч  - серый чугун
    • КЧ - ковкий чугун
    • Б  - латунь, бронза
    • А  - алюминий
    • ТН - титановый сплав
  • 9
    • Привод:
    • 0 - дистанционое управление
    • 3 - механический с червячной передачей
    • 4 - механический с цилиндрически зубчатой передачей
    • 5 - механический с конической передачей
    • 6 - пневматический
    • 7 - гидравлический
    • 8 - электромагнитный
    • 9 - электрический
  • 41
    • номер модели, (Ру)
  • нж
    • Материал уплотняющих колец:
    • БР - латунь, бронза
    • НЖ - коррозионностойкая и нержавеющая сталь
    • Р  - резина
    • П  - пластмасы (кроме винипласта)
    • ВП - винипласт
    • ФТ - фторопласт
    • К  - кожа
