Серия VM и VA

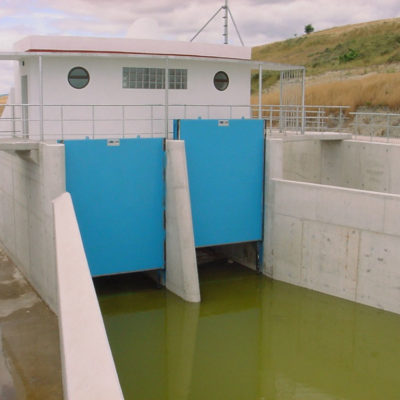

Скользящий шлюзовой затвор для чистых жидкостей или жидкостей с концентрацией взвешенных частиц серии VM и VA предназначен для регулирования уровня жидкости. Затвор серии VM имеет 4-х стороннее уплотнение, а шлюзовой затвор серии VA имеет 3-х стороннее уплотнение. Устанавливается в шлюзовой канал или на стену перекрывая поток жидкости.

СПИСОК СТАНДАРТНЫХ КОМПОНЕНТОВ
КОМПОНЕНТ ИСПОЛНЕНИЕ ИЗ СТАЛИ S275JR ИСПОЛНЕНИЕ ИЗ СТАЛИ AISI304 ИСПОЛНЕНИЕ ИЗ СТАЛИ AISI316
Корпус S275JR AISI304 AISI316
Нож S275JR AISI304 AISI316
Уплотнение ЭПДМ ЭПДМ ЭПДМ
Фланцевое уплотнение AISI304 AISI304 AISI316
Направляющая ножа (опция) HD500 HD500 HD500
Клин (опция) A2 A2 A4
Контрклин (опция) AISI316 AISI316 AISI316
Концевой стопор (опция) S275JR AISI304 AISI316
Потайной болт A2 A2 A4
Кольцо A2 A2 A4
Самоконтрящаяся гайка A2 A2 A4
Болт (опция) ЦИНК 5.6 A2 A4
Шайба (опция) ЦИНК 5.6 A2 A4
Гайка (опция) ЦИНК 5.6 A2 A4

ОТРАСЛИ ПРИМЕНЕНИЯ:

  • Предприятия водоподготовки
  • Водоочистные станции
  • Гидроэлектростанции
  • Установки по очистке сточных вод

ДОСЬЕ КАЧЕСТВА: Герметичность в зоне седлового уплотнения измеряется приборами. Можно получить сертификаты материалов и сертификаты испытаний.

ТИПЫ УПРАВЛЕНИЯ:

В зависимости от выбранного привода могут также варьироваться общие размеры затвора.

  • Ручные:
    Электрический привод Редуктор со штурвалом
  • Автоматические:
    Маховик со штурвалом Гидроцилиндр

Для удаленного управления задвижкой разработаны различные системы удлинения штока, отвечающие требованиям клиента.

Предварительно рекомендуется получить консультацию наших технических специалистов.

Если Вы не нашли необходимую продукцию в каталоге, свяжитесь с нами, возможно она есть у нас на складе...

Оформить заявку

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И МАРКИРОВКА

  • 30
    • Тип арматуры:
    • 10 - кран пробно-спусной
    • 11 - кран для труопровода
    • 12 - запорное устройство указателя уровня
    • 13 - клапан запорный
    • 14 - клапан запорный
    • 15 - клапан запорный
    • 25 - клапан регулирующий
    • 26 - клапан регулирующий
    • 16 - клапан обратный подъемный
    • 17 - клапан предохранительный
    • 19 - клапан обратный поворотный
    • 18 - регулятор давления
    • 21 - регулятор давления
    • 30 - задвижка
    • 31 - задвижка
    • 32 - затвор поворотный дисковый
    • 40 - элеватор
    • 45 - кондесатоотводчик
  • с
    • Материал корпуса:
    • С  - углердистая сталь
    • ЛС - легированная сталь
    • НЖ - коррозионная (нержавеющая) сталь
    • Ч  - серый чугун
    • КЧ - ковкий чугун
    • Б  - латунь, бронза
    • А  - алюминий
    • ТН - титановый сплав
  • 9
    • Привод:
    • 0 - дистанционое управление
    • 3 - механический с червячной передачей
    • 4 - механический с цилиндрически зубчатой передачей
    • 5 - механический с конической передачей
    • 6 - пневматический
    • 7 - гидравлический
    • 8 - электромагнитный
    • 9 - электрический
  • 41
    • номер модели, (Ру)
  • нж
    • Материал уплотняющих колец:
    • БР - латунь, бронза
    • НЖ - коррозионностойкая и нержавеющая сталь
    • Р  - резина
    • П  - пластмасы (кроме винипласта)
    • ВП - винипласт
    • ФТ - фторопласт
    • К  - кожа
