Серия GA
| Материал корпуса | GGG50 | CF8M | A216WCB | |
|---|---|---|---|---|
| Материал ножа | AISI 304 | AISI 316 | AISI 304 | |
| Диаметр | 50-200 | 250-600 | 700-900 | 1000-1200 |
| Давление (бар) | 10 | 10 | 6 | 4 |
РАБОЧАЯ СРЕДА:

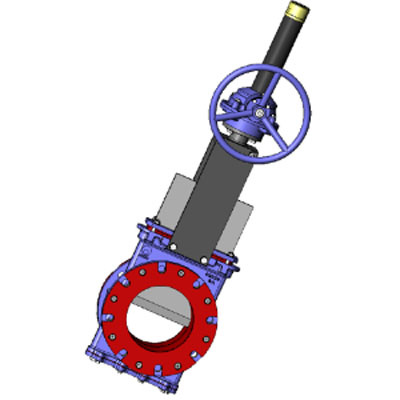

Шиберная ножевая задвижка серии GA двунаправленного действия фланцевого типа предназначена для использования в горнодобывающей промышленности, на линиях транспортировки жидкостей с высокой концентрацией твердых частиц, например, воды с содержанием грязи, камней, шлама и пульпы. Устанавливается на конце трубопровода.
СФЕРЫ ПРИМЕНЕНИЯ:
- Горнодобывающая промышленность
- Обработка сточных вод
- Электростанции
- Теплоэлектростанции
- Предприятия энергетического сектора
- Химические предприятия
НАПРАВЛЕНИЕ ПОТОКА: Двунаправленного действия
СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)
| СЕДЛО/ПРОКЛАДКА | НАБИВКА | ||||
|---|---|---|---|---|---|
| МАТЕРИАЛ | Т МAX., ⁰С | ОБЛАСТИ ПРИМЕНЕНИЯ | МАТЕРИАЛ | Т МAX., ⁰С | pH |
| ЭПДМ (Е) | 90 | Кислоты и синтетические масла | Сухое х/б волокно | 100 | 6-8 |
| Нитрил (N) | 90 | Углеводороды, масла, смазочные материалы | Х/б + ПТФЭ | 120 | 6-8 |
| Витон (V) | 200 | Углеводороды, растворители | Синтетика + ПТФЭ | 270 | 0-14 |
| Силикон(S) | 200 | Пищевые продукты | Графит | 650 | 0-14 |
ТИПЫ ПРИВОДОВ:
КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:
- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой
Мы также разработали различные системы удлинения штока, обеспечивающие удаленное управление задвижками и отвечающие всем требованиям клиента.
Пожалуйста, свяжитесь с нашими техническими специалистами для получения консультации.
