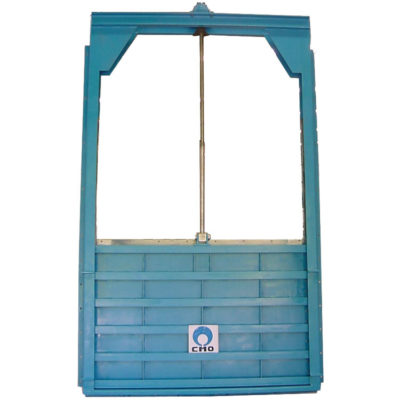

Серия MC

РАЗМЕРЫ: От 150 x 150 до 3000 x 3000 (по индивидуальному заказу размеры могут быть увеличены).

НАПРАВЛЕНИЕ ПОТОКА: однонаправленного или двунаправленного действия

УПЛОТНЕНИЕ: 4-стороннее

ОБЛАСТИ ПРИМЕНЕНИЯ: Данный затвор предназначен для установки на стену и перекрывает поток, проходящий через отверстие в стене

  • Предприятия водоподготовки
  • Системы орошения
  • Гидроэлектростанции
  • Очистные сооружения

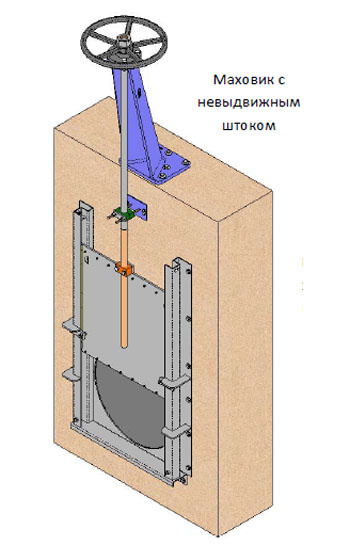

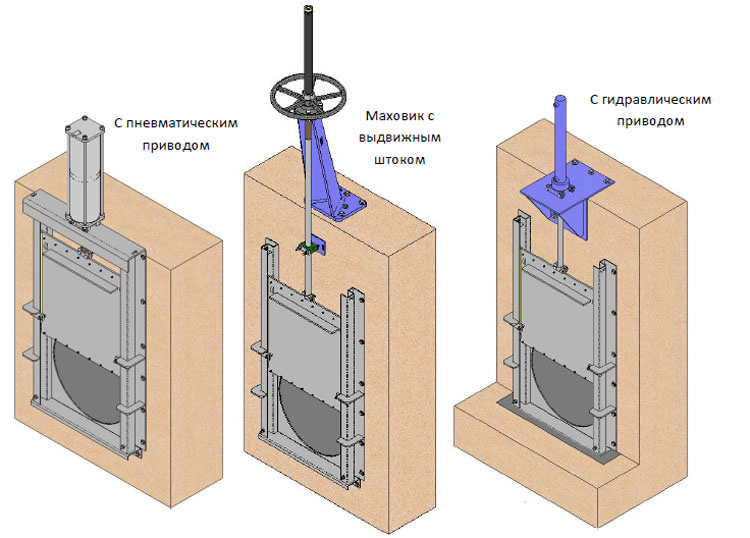

ТИПЫ ПРИВОДОВ:

Разработаны различные системы удлинения штока, обеспечивающие управление задвижками на расстоянии и отвечающие всем требованиям клиента.

Имеются различные типы аксессуаров, позволяющие адаптировать задвижку к специфичным условиям работы:

  • Механические стопоры
  • Блокировочные устройства
  • Ручные аварийные приводы
  • Электромагнитные клапаны
  • Позиционеры
  • Концевые выключатели
  • Детекторы приближения
СПИСОК СТАНДАРТНЫХ КОМПОНЕНТОВ
КОМПОНЕНТ ИСПОЛНЕНИЕ ИЗ СТАЛИ S275JR ИСПОЛНЕНИЕ ИЗ СТАЛИ AISI304 ИСПОЛНЕНИЕ ИЗ СТАЛИ AISI316
Корпус S275JR AISI304 AISI316
Нож S275JR AISI304 AISI316
Уплотнение ЭПДМ ЭПДМ ЭПДМ
Фланцевое уплотнение AISI304 AISI304 AISI316
Направляющая ножа (опция) HD500 HD500 HD500
Клин A2 A2 A4
Контрклин (опция) AISI316 AISI316 AISI316
Концевой стопор (опция) S275JR AISI304 AISI316
Потайной болт A2 A2 A4
Кольцо A2 A2 A4
Самоконтрящаяся гайка A2 A2 A4
Болт ЦИНК 5.6 A2 A4
Шайба ЦИНК 5.6 A2 A4
Гайка ЦИНК 5.6 A2 A4

Предварительно рекомендуется получить консультацию наших технических специалистов.
