Серия TD
| Материал корпуса | CF8M | A216WCB | ||||
|---|---|---|---|---|---|---|
| Материал ножа | AISI 316 | AISI 304 | ||||
| Диаметр | 50-150 | 200 | 250-300 | 350-400 | 450-600 | 700-1200 |
| Давление (бар) | 10 | 8 | 6 | 5 | 3 | по запросу |
РАБОЧАЯ СРЕДА:

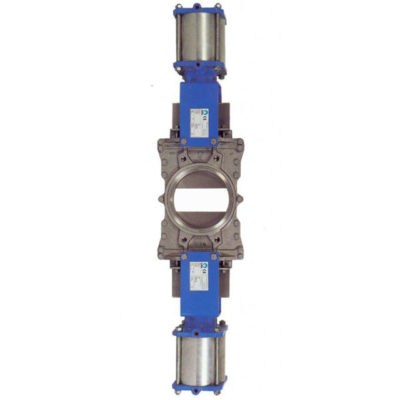

Однонаправленная шиберная ножевая задвижка межфланцевого типа конструкции, с высокой скоростью открытия и закрытия. Корпус состоит из двух частей, скрепляемых болтами, с внутренними направляющими ножа для его беспрепятственного скольжения в процессе эксплуатации.
РАБОЧАЯ СРЕДА:
Пульпа, легкие отходы типа пластика.
СФЕРЫ ПРИМЕНЕНИЯ:
Предназначена для работы в сложных условиях, в основном в целлюлозно‐бумажной промышленности: пульперы, очистители, а также для легких отходов типа пластика.
НАПРАВЛЕНИЕ ПОТОКА: Однонаправленное
СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)
| СЕДЛО/ПРОКЛАДКА | НАБИВКА | ||||
|---|---|---|---|---|---|
| МАТЕРИАЛ | Т МAX., ⁰С | ОБЛАСТИ ПРИМЕНЕНИЯ | МАТЕРИАЛ | Т МAX., ⁰С | pH |
| Металл | >250 | Высокие темп./ низкая герм. | Промасл. х/б волокно | 100 | 6-8 |
| ЭПДМ (Е) | 90 | Кислоты и синтетические масла | Сухое х/б волокно | 100 | 6-8 |
| Нитрил (N) | 90 | Углеводороды, масла, смазочные материалы | Х/б + ПТФЭ | 120 | 6-8 |
| Витон (V) | 200 | Углеводороды, растворители | Синтетика + ПТФЭ | 270 | 0-14 |
| Силикон(S) | 200 | Пищевые продукты | Графит | 650 | 0-14 |
| ПТФЕ (Т) | 250 | Стойкость к коррозии | Керамическое волокно | 1400 | 0-14 |
ТИПЫ ПРИВОДОВ:
- Пневмопривод
- Гидропривод
- Электропривод
КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:
- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик, редуктор)
- V-образная диафрагма с указательной линейкой
Мы также разработали различные системы удлинения штока, обеспечивающие удаленное управление задвижками и отвечающие всем требованиям клиента.
Пожалуйста, свяжитесь с нашими техническими специалистами для получения консультации.
