Серия CA

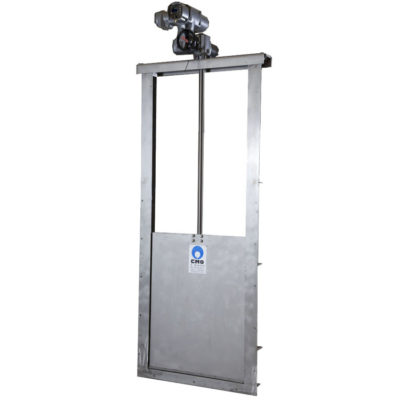

Канальный затвор серии CA

РАЗМЕРЫ: От 150 x 150 до 3000 x 3000 (по индивидуальному заказу размеры могут быть увеличены).

НАПРАВЛЕНИЕ ПОТОКА: однонаправленного или двунаправленного типа

УПЛОТНЕНИЕ: 3-стороннее уплотнение (нижнее и боковое)

ОБЛАСТИ ПРИМЕНЕНИЯ: в открытых каналах

  • Предприятия водоподготовки
  • Системы орошения
  • Гидроэлектростанции
  • Трубопроводы
  • Очистные сооружения

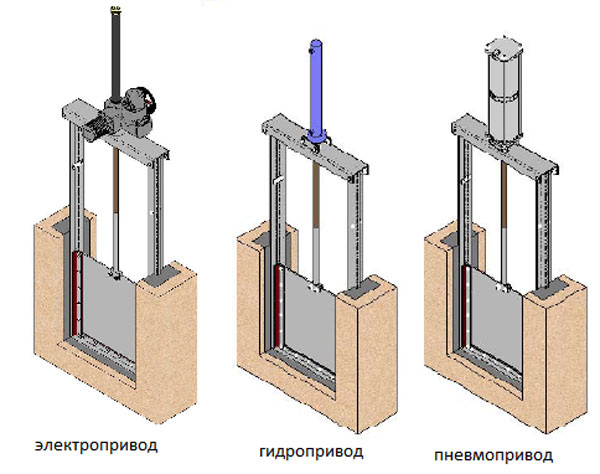

ТИПЫ ПРИВОДОВ:

Разработаны различные системы удлинения штока, обеспечивающие управление задвижками на расстоянии и отвечающие всем требованиям клиента.

Имеются различные типы аксессуаров, позволяющие адаптировать задвижку к специфичным условиям работы:

  • Механические стопоры
  • Блокировочные устройства
  • Ручные аварийные приводы
  • Электромагнитные клапаны
  • Позиционеры
  • Концевые выключатели
  • Детекторы приближения
СПИСОК СТАНДАРТНЫХ КОМПОНЕНТОВ
КОМПОНЕНТ ИСПОЛНЕНИЕ ИЗ СТАЛИ S275JR ИСПОЛНЕНИЕ ИЗ СТАЛИ AISI304 ИСПОЛНЕНИЕ ИЗ СТАЛИ AISI316
Корпус S275JR AISI304 AISI316
Нож S275JR AISI304 AISI316
Уплотнение ЭПДМ ЭПДМ ЭПДМ
Фланцевое уплотнение AISI304 AISI304 AISI316
Траверса S275JR AISI304 AISI316
Стопор S275JR AISI304 AISI316
Болт A2 A2 A4
Кольцо A2 A2 A4
Гайка A2 A2 A4
Шток AISI303 AISI303 AISI303
Траверса привода GGG50 GGG50 GGG50
Гайка штока БРОНЗА БРОНЗА БРОНЗА
Стопорная гайка СТАЛЬ СТАЛЬ СТАЛЬ
Маховик GGG50 GGG50 GGG50
Гайка колпака ЦИНК 5.6 ЦИНК 5.6 ЦИНК 5.6
Колпак СТАЛЬ СТАЛЬ СТАЛЬ
Защитная заглушка ПЛАСТМАССА ПЛАСТМАССА ПЛАСТМАССА

Предварительно рекомендуется получить консультацию наших технических специалистов.

Если Вы не нашли необходимую продукцию в каталоге, свяжитесь с нами, возможно она есть у нас на складе...

Оформить заявку

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И МАРКИРОВКА

  • 30
    • Тип арматуры:
    • 10 - кран пробно-спусной
    • 11 - кран для труопровода
    • 12 - запорное устройство указателя уровня
    • 13 - клапан запорный
    • 14 - клапан запорный
    • 15 - клапан запорный
    • 25 - клапан регулирующий
    • 26 - клапан регулирующий
    • 16 - клапан обратный подъемный
    • 17 - клапан предохранительный
    • 19 - клапан обратный поворотный
    • 18 - регулятор давления
    • 21 - регулятор давления
    • 30 - задвижка
    • 31 - задвижка
    • 32 - затвор поворотный дисковый
    • 40 - элеватор
    • 45 - кондесатоотводчик
  • с
    • Материал корпуса:
    • С  - углердистая сталь
    • ЛС - легированная сталь
    • НЖ - коррозионная (нержавеющая) сталь
    • Ч  - серый чугун
    • КЧ - ковкий чугун
    • Б  - латунь, бронза
    • А  - алюминий
    • ТН - титановый сплав
  • 9
    • Привод:
    • 0 - дистанционое управление
    • 3 - механический с червячной передачей
    • 4 - механический с цилиндрически зубчатой передачей
    • 5 - механический с конической передачей
    • 6 - пневматический
    • 7 - гидравлический
    • 8 - электромагнитный
    • 9 - электрический
  • 41
    • номер модели, (Ру)
  • нж
    • Материал уплотняющих колец:
    • БР - латунь, бронза
    • НЖ - коррозионностойкая и нержавеющая сталь
    • Р  - резина
    • П  - пластмасы (кроме винипласта)
    • ВП - винипласт
    • ФТ - фторопласт
    • К  - кожа
