Серия T

Материал корпусаCF8MA216WCB
Материал ножаAISI 316AISI 316
Диаметр50-300350-600700-1200
Давление (бар)1010по запросу

РАБОЧАЯ СРЕДА:

Данная шиберная ножевая задвижка предназначена для жидкостей с максимальным содержанием твердых частиц до 6%. Если задвижка используется для

СФЕРЫ ПРИМЕНЕНИЯ:

  • Перекачки твердых веществ
  • Транспортировка сыпучих продуктов
  • Экстракционные установки
  • Предприятия водоподготовки
  • Химические заводы
  • Пищевая промышленность
  • Горнодобывающая промышленность

НАПРАВЛЕНИЕ ПОТОКА: Одноправленного действия

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)

СЕДЛО/ПРОКЛАДКАНАБИВКА
МАТЕРИАЛТ МAX., ⁰СОБЛАСТИ ПРИМЕНЕНИЯМАТЕРИАЛТ МAX., ⁰СpH
Металл>250Высокие темп./ низкая герм.Промасл. х/б волокно1006-8
ЭПДМ (Е)90Кислоты и синтетические маслаСухое х/б волокно1006-8
Нитрил (N)90Углеводороды, масла, смазочные материалыХ/б + ПТФЭ1206-8
Витон (V)200Углеводороды, растворителиСинтетика + ПТФЭ2700-14
Силикон(S)200Пищевые продуктыГрафит6500-14
ПТФЕ (Т)250Стойкость к коррозииКерамическое волокно14000-14

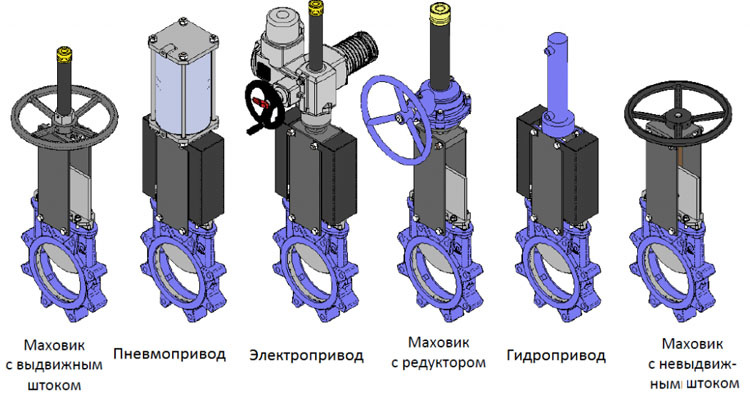

ТИПЫ ПРИВОДОВ:

КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:

  • Нож с зеркальной полировкой
  • Нож с тефлоновым покрытием
  • Нож с добавкой сателлита
  • Грязесъемник в набивке сальника
  • Промывочные и продувочные отверстия, трубки
  • Механические и индуктивные концевые выключатели, позиционеры
  • Электромагнитные клапаны (соленоид)
  • Система механической блокировки
  • Ручной аварийный привод (маховик, редуктор)
  • V-образная диафрагма с указательной линейкой

Мы также разработали различные системы удлинения штока, обеспечивающие удаленное управление задвижками и отвечающие всем требованиям клиента.

Пожалуйста, свяжитесь с нашими техническими специалистами для получения консультации.

Проспект

Если Вы не нашли необходимую продукцию в каталоге, свяжитесь с нами, возможно она есть у нас на складе...

Оформить заявку

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И МАРКИРОВКА

  • 30
    • Тип арматуры:
    • 10 - кран пробно-спусной
    • 11 - кран для труопровода
    • 12 - запорное устройство указателя уровня
    • 13 - клапан запорный
    • 14 - клапан запорный
    • 15 - клапан запорный
    • 25 - клапан регулирующий
    • 26 - клапан регулирующий
    • 16 - клапан обратный подъемный
    • 17 - клапан предохранительный
    • 19 - клапан обратный поворотный
    • 18 - регулятор давления
    • 21 - регулятор давления
    • 30 - задвижка
    • 31 - задвижка
    • 32 - затвор поворотный дисковый
    • 40 - элеватор
    • 45 - кондесатоотводчик
  • с
    • Материал корпуса:
    • С  - углердистая сталь
    • ЛС - легированная сталь
    • НЖ - коррозионная (нержавеющая) сталь
    • Ч  - серый чугун
    • КЧ - ковкий чугун
    • Б  - латунь, бронза
    • А  - алюминий
    • ТН - титановый сплав
  • 9
    • Привод:
    • 0 - дистанционое управление
    • 3 - механический с червячной передачей
    • 4 - механический с цилиндрически зубчатой передачей
    • 5 - механический с конической передачей
    • 6 - пневматический
    • 7 - гидравлический
    • 8 - электромагнитный
    • 9 - электрический
  • 41
    • номер модели, (Ру)
  • нж
    • Материал уплотняющих колец:
    • БР - латунь, бронза
    • НЖ - коррозионностойкая и нержавеющая сталь
    • Р  - резина
    • П  - пластмасы (кроме винипласта)
    • ВП - винипласт
    • ФТ - фторопласт
    • К  - кожа
