Серия UB
| Материал корпуса | GGG50 | CF8M | A216WCB | |||
|---|---|---|---|---|---|---|
| Материал ножа | AISI 304 | AISI 316 | AISI 316 | |||
| Диаметр | 50-150 | 200 | 250-300 | 350-400 | 450-600 | 700-1200 |
| Давление (бар) | 10 | 8 | 6 | 5 | 3 | 2 |
РАБОЧАЯ СРЕДА:
Данная шиберная ножевая задвижка или задвижка гильотинного типа двунаправленного действия, предназначена для перекрытия потока перекачиваемых жидкостей под высоким давлением.
СФЕРЫ ПРИМЕНЕНИЯ:
- Сушильные установки
- Целлюлозно-бумажная промышленность
- Предприятия водоподготовки
- Химические заводы
- Пищевая промышленность
- Горнодобывающая промышленность
- Нефтедобывающая промышленность
- Перекачка загрязненных жидкостей
НАПРАВЛЕНИЕ ПОТОКА: Двунаправленная
СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)
| СЕДЛО/ПРОКЛАДКА | НАБИВКА | ||||
|---|---|---|---|---|---|
| МАТЕРИАЛ | Т МAX., ⁰С | ОБЛАСТИ ПРИМЕНЕНИЯ | МАТЕРИАЛ | Т МAX., ⁰С | pH |
| ЭПДМ (Е) | 90 | Кислоты и синтетические масла | Сухое х/б волокно | 100 | 6-8 |
| Нитрил (N) | 90 | Углеводороды, масла, смазочные материалы | Х/б + ПТФЭ | 120 | 6-8 |
| Витон (V) | 200 | Углеводороды, растворители | Синтетика + ПТФЭ | 270 | 0-14 |
| Силикон(S) | 200 | Пищевые продукты | Графит | 650 | 0-14 |

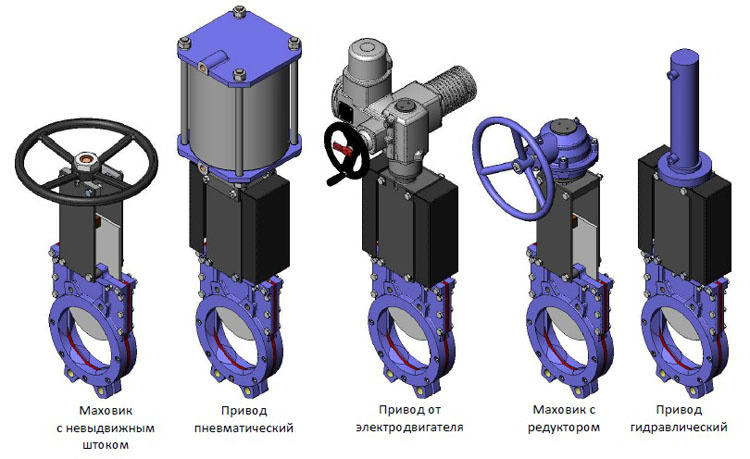

ТИПЫ ПРИВОДОВ:
КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:
- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик, редуктор)
- V-образная диафрагма с указательной линейкой
Мы также разработали различные системы удлинения штока, обеспечивающие удаленное управление задвижками и отвечающие всем требованиям клиента.
Пожалуйста, свяжитесь с нашими техническими специалистами для получения консультации.
