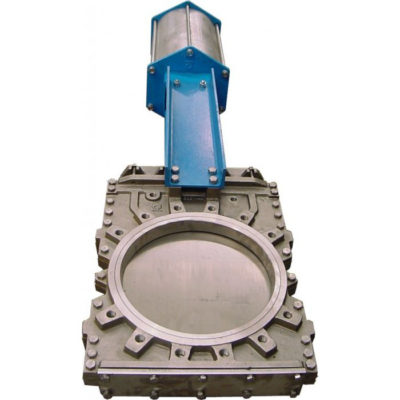

Серия E
| Материал корпуса | GG25 | CF8M | ||
|---|---|---|---|---|
| Материал ножа | AISI 304 | AISI 316 | ||
| Диаметр | 50-300 | 350-400 | 450-800 | 900-1200 |
| Давление (бар) | 7 | 7 | 4 | по запросу |
РАБОЧАЯ СРЕДА И СФЕРЫ ПРИМЕНЕНИЯ:
Данная шиберная ножевая задвижка предназначена для работы в тяжелых условиях по перекачке жидкостей с высоким содержанием твердых частиц.
Подходит для линий дробления бумажной массы и для установок, работающих с тяжелыми и твердыми отходами (металлический лом, камни и т. п.).
Рекомендуется устанавливать в горизонтальном положении. Выход (квадратный) имеет больший размер, чем вход (круглый), что позволяет избежать скопления твердых частиц внутри задвижки и обеспечивает беспрепятственное движение ножа.
НАПРАВЛЕНИЕ ПОТОКА: Одностороннее
СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)
| СЕДЛО/ПРОКЛАДКА | НАБИВКА | ||||
|---|---|---|---|---|---|
| МАТЕРИАЛ | Т МAX., ⁰С | ОБЛАСТИ ПРИМЕНЕНИЯ | МАТЕРИАЛ | Т МAX., ⁰С | pH |
| Металл | >250 | Высокие темп./ низкая герм. | Промасл. х/б волокно | 100 | 6-8 |
| ЭПДМ (Е) | 90 | Кислоты и синтетические масла | Сухое х/б волокно | 100 | 6-8 |
| Нитрил (N) | 90 | Углеводороды, масла, смазочные материалы | Х/б + ПТФЭ | 120 | 6-8 |
| Витон (V) | 200 | Углеводороды, растворители | Синтетика + ПТФЭ | 270 | 0-14 |
| Силикон(S) | 200 | Пищевые продукты | Графит | 650 | 0-14 |
| ПТФЕ (Т) | 250 | Стойкость к коррозии | Керамическое волокно | 1400 | 0-14 |
ТИПЫ ПРИВОДОВ:
КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:
- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик, редуктор)
- V-образная диафрагма с указательной линейкой
Мы также разработали различные системы удлинения штока, обеспечивающие удаленное управление задвижками и отвечающие всем требованиям клиента.
Пожалуйста, свяжитесь с нашими техническими специалистами для получения консультации.
